扭轉彈簧技術標準

1. 扭轉彈簧的結構形式分類：外臂扭轉彈簧，內臂扭轉彈簧，中心臂扭轉彈簧，平列雙扭彈簧，直臂扭轉彈簧，單臂彎曲扭轉彈簧

2. 極限偏差等級：彈簧特性與尺寸的極限偏差分為1、2、3三個等級，各項目的等級應根據使用需要分別獨立選定。

3. 彈簧特性：一般不作規定，在特殊需要時客戶在圖紙中確定。

4. 彈簧特性的極限偏差：特性有規定時，在指定扭轉角時的扭矩極限偏差按下式確定：

扭矩的極限偏差=±（計算扭轉角×β1+β2）×M’
  彈簧特性的極限偏差可不對稱使用，其公差值不變
  M’——彈簧剛度

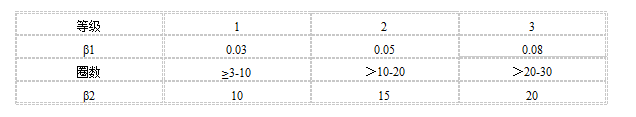

 β1、β2按下列表的規定

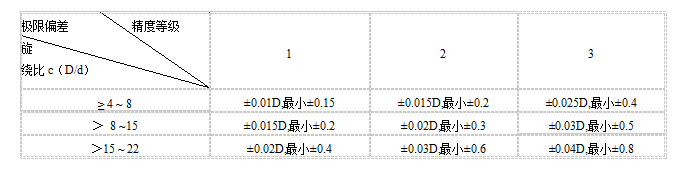

1)彈簧外徑1. 彈簧的尺寸及極限偏差

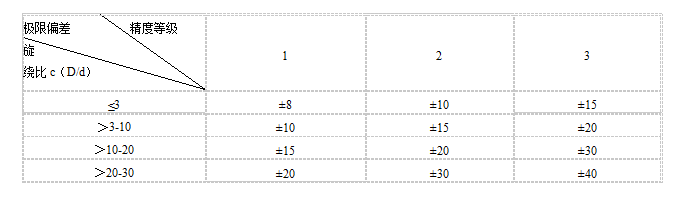

2）自由角度（有特性要求的彈簧，自由角度不作考慮） 單位：°

表中所列極限偏差數值，適用于旋繞比為4-22的彈簧

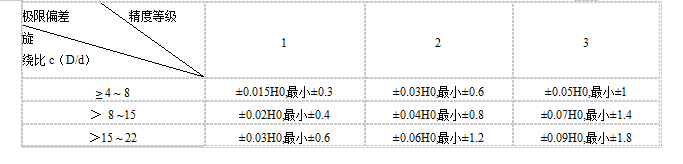

3）彈簧自由長度（密卷彈簧的自由長度不作考慮）

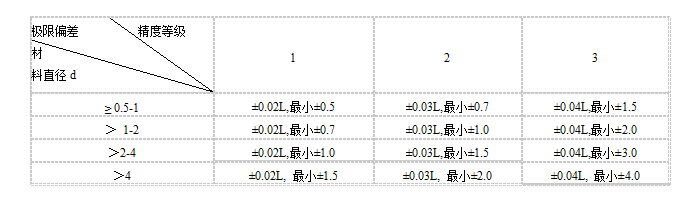

4)彈簧扭臂長度

5)扭轉彈簧扭臂的彎曲角度 單位：°
